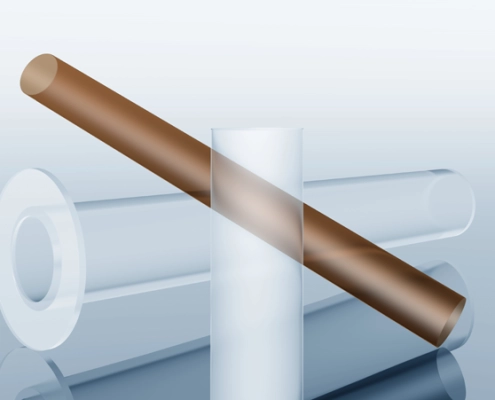

Custom multi-lumen medical grade PTFE tubing

Custom Medical Grade PTFE Tubing & Ultra-Thin Wall Liners

Aokeray extrudes medical-grade PTFE tubing with tolerances down to ±0.015 mm and ultra-thin wall etched liners down to 0.012 mm. Resins are FDA-compliant and ISO 10993 approved. We operate under ISO 9001:2015 certification.

Specifications

Parameter	Value
Wall thickness (etched liners)	Down to 0.012 mm
Hata payı	±0.015 mm
Dielectric strength	≥19.7 kV/mm (500 V/mil) per ASTM D149
Coefficient of friction	0.05–0.10
Biocompatibility	ISO 10993‑18, USP Class VI, FDA 21 CFR 177.1550
Temperature range	–277°C to 260°C

Şimdi Sorgunuzu Gönderin

Medical Grade PTFE Tubing for Catheter Liners and Minimally Invasive Devices

Aokeray manufactures custom medical grade PTFE tubing for catheter liners, guidewire lumens, introducer sheaths, delivery systems, endoscopy accessories and other minimally invasive medical devices.
For medical device engineers, PTFE tubing is selected mainly for one reason: it provides a smooth, low-friction inner surface that helps guidewires, devices or fluids move through a small lumen with less resistance. In catheter shaft construction, PTFE is commonly used as the inner liner, while Pebax, nylon, PU, braid or coil reinforcement are used outside the liner to build the final shaft structure.
We support custom ID, İTİBAREN, duvar kalınlığı, etched surface, cut length and sample development based on your catheter drawing or application requirement.

Why Choose Aokeray for Your Custom PTFE Tubing:

Medical Grade Certification: Made from 100% biocompatible fluoropolymer resins, complying with raw material FDA Class VI Ve ISO 10993-18 standartlar.
Quality Assurance: ISO 9001:2015 certified facility, ULAŞMAK & RoHS compliant. Strict concentricity and dimension QC using automated laser measurement systems.

Fast Sampling & Stock Advantage: Free samples (up to 10pcs) available for catalog sizes. Rapid air express delivery to global lab bases and R&D facilities.

Custom Medical PTFE Tubing Capabilities

Design Item	Custom Options
Malzeme	Medical grade PTFE resin selected according to project requirement
Tube type	Standard PTFE tubing, thin-wall PTFE tubing, ultra-thin-wall PTFE liner
Surface option	Non-etched, OD etched, ID etched or selective etched surface
Structure	Single lumen, custom profile or selected multi-lumen design
Wall thickness	Thin-wall and ultra-thin-wall options based on ID/OD feasibility
Hata payı	Precision extrusion with dimensional inspection
Color	Natural or custom color when required
Radiopacity	Radiopaque filler can be discussed for X-ray visible sections
Supply form	Continuous coil, cut-to-length pieces or project-specific packaging
Secondary process	Etching, cutting, flaring, flanging or other value-added processing on request

Final manufacturability depends on tube ID, İTİBAREN, duvar kalınlığı, hata payı, resin selection and surface treatment requirement.

Şimdi Sorgunuzu Gönderin

Tıbbi Boru Ekstrüzyonu

PTFE'nin geniş çalışma sıcaklığı aralığı, kimyasal direnç, ve mekanik dayanıklılık, otomotiv dahil çeşitli endüstrilerde vazgeçilmez hale getirmiştir., havacılık, tıbbi, kimyasal, ve genel sanayi sektörleri. Sıcaklık aralığında tutarlı mekanik özelliklerle, PTFE boru sistemi çok yönlü bir çözümdür.

Bu termoplastik malzemenin ekstrüzyonunda uzmanız ve çeşitli endüstri ihtiyaçlarını karşılamak için çeşitli konfigürasyonlarda PTFE borular sunuyoruz

send your inquire

Our Custom Manufacturing Capabilities

Custom Parameters	Capabilities & Specification Range
Inner Diameter (İD)	$0.10\text{ mm} - 6.00\text{ mm}$ Custom micro-bore options available)
Duvar Kalınlığı	Down to $0.012\text{ mm}$ $0.0005$ for Ultra-Thin Wall Liners
Tolerance Control	Strict micron-level control down to $\pm0.015\text{ mm}$ $\pm0.0006$
Surface Etching	ID/OD Single or Double End Etching (Sodium Naphthalene Process)
Radiopaque Fillers	$\text{BaSO}_4$ Barium Sulfate), $\text{Bi}_2\text{O}_3$ (Bismuth T for X-ray visibility
Color Customization	Natural, Clear, Black, Blue, and customized Pantone medical colors
Configurations	Single Lumen, Multi-Lumen (Double/Triple), Special Geometries, Co-extrusions

Quality & Compliance

Certification/Standard	Status
ISO 9001:2015	Certified
ISO 10993‑18	Biocompatibility
USP Class VI	Raw material grade
FDA 21 CFR 177.1550	Food contact compliant
ULAŞMAK, RoHS	Compliant

Quality control methods:

Automated laser measurement for OD, duvar kalınlığı, concentricity
Dual‑axis laser micrometers: 100% in‑line OD inspection, tolerance ±0.0127 mm
Ultrasonic wall thickness monitoring: concentricity ≥90%

Sampling & Minimum Order Quantity

Free samples: Up to 10 pieces for catalog sizes. Air express to R&D labs.

Kurşun zamanı: Expedited to 2 weeks at no additional cost. Inventory warehouses in Canada and China; shipping within 1 hafta.

Minimum order quantity:

Prototyping: 100 pieces, custom dimensions
Production: 500 pieces starting MOQ

Custom end‑forming: Flares, flanges, drilled holes, or combinations. Tell us your drawing.

Critical Medical Device Applications

Cardiovascular & Neurovascular Catheters: Serving as the ultra-smooth low-friction inner layer for PTCA balloon catheters, microcatheters, and guiding sheaths to ensure seamless guide wire deployment.
Endoskopi & Biopsy Instruments: Rigid yet flexible PTFE tubing provides rigid structural integrity and zero degradation as steerable catheter shafts and biopsy channels.
Precision Fluid Delivery Lines: Leachables-free, bio-inert microtubing for continuous subcutaneous drug delivery (e.g., insulin pumps) and aggressive reagent/media conveyance.
Vascular Access Devices: High-precision extruded spaghetti tubing utilized for split-sheath introducers and dilators to streamline clinical outcomes.

Ptfe boru uygulaması

Abaşvuru:

Kateter Yapımı: Kateter yapısında genellikle iç çapı hizalamak için PTFE Ultra-thin-wall™ kullanılır, Vücuttaki karmaşık yollarda daha düzgün gezinmeyi kolaylaştırmak. Bu özel PTFE, montaj sırasında PEBAX gibi dış kılıf malzemesiyle bağlanmayı/laminasyonu geliştirmek için kimyasal olarak kazınmıştır.. Dahası, PTFE çeşitli çok lümenli konfigürasyonlara göre uyarlanabilir, tel kılavuzları için ek geçişlere yer verilmesi, sulama, direksiyon kabloları, ve tıbbi cihazlardaki diğer bileşenler. PTFE Ultra-thin-wall™ Isıyla Daralan ürünümüz tel kılavuzlarının kayganlığını daha da artırır, özellikle endoskopik prosedürlerde faydalıdır. bunlara ek olarak, özelleştirme seçenekleri sunuyoruz, daha fazla rahatlık için bu ısıyla büzüşmenin müşteri tarafından sağlanan kablolara uygulanması dahil.

Sıvı Transferi: Kritik sıvı transfer uygulamaları, PTFE boruların olağanüstü özelliklerinden büyük ölçüde yararlanır. Olağanüstü kimyasal direnciyle, mekanik dayanım, ve yüksek sıcaklıklara dayanma yeteneği, PTFE çeşitli asitlerin işlenmesi için mükemmel seçimdir, üsler, ve çözücüler. Doğal saflığı, aynı zamanda onu, yüksek seviyede temizlik ve saflığın korunmasının gerekli olduğu farmasötik uygulamalar için de ideal bir malzeme haline getirir..

Kuru yağlama: Kuru yağlama çözümleri PTFE'nin mükemmel yağlama özelliğinden yararlanır, yakıt hortumları ve akışkan boru hatları gibi çeşitli uygulamalar için tercih edilen bir seçimdir. PTFE'nin pürüzsüz yüzeyi, tellerin ve diğer bileşenlerin kıvrımlı veya diğer tip PTFE borulardan kolayca beslenmesini sağlar.

Furkasyon Boruları: Furkasyon Boruları, ceketleme olarak da bilinir, hassas iletişim cihazlarını korumak için fiber optikte yaygın olarak kullanılır. PTFE'nin pürüzsüz yüzeyi, fiber optikler üzerinde zahmetsizce kaymasını sağlar, İletim kalitesinden ödün vermeden aşınmaya ve fiziksel hasara karşı üstün koruma sağlar.

Tel Ekleme: PTFE Isıyla daralan makaron mükemmel elektrik yalıtımı ve kimyasal direnç sunar, birleştirme görevleri için güvenilir bir yardımcıdır, planlı kurulumlar veya saha onarımları için.

D Yazdırma: PTFE boru sistemi filamentleri kalıp kafasına yönlendirir, parça üretimini veya sıvı taşımayı kolaylaştırmak. Kimyasal olarak inert bitmiş malzeme, kolay tanımlama için renk kodlu olabilir.

Ptfe tüpleri Temel Özellikler

Biyouyumlu: PTFE'nin reaktif olmayan yapısı onu mükemmel bir biyomateryal seçimi haline getiriyor, ve USP Sınıf VI uyumlu olduğu onaylanmıştır.

Geniş Sıcaklık Aralığı: PTFE, aşağıdaki sıcaklıklarda etkili bir şekilde çalışabilir: -328 °F (‑200 °C) ile 500 °F (260 °C), çeşitli uygulamalar için uygun hale getirir.

Kimyasal direnç: PTFE son derece inerttir ve asitlere karşı dayanıklıdır, üsler, ve çeşitli ortamlarda yaygın olarak karşılaşılan hidrokarbonlar.

Mükemmel Dielektrik Özellikler: Olağanüstü dielektrik özelliklere sahip, PTFE, arzu edilen diğer özelliklerinin yanı sıra etkili yalıtım da sağlar.

Temizlemesi kolay: PTFE'nin pürüzsüz yüzeyi yapışmaya karşı dayanıklıdır, kolay temizlemeyi kolaylaştırır, solventler ve temizleme solüsyonlarıyla bile.

Alev direnci: PTFE yanmaya karşı oldukça dayanıklıdır, UL ile buluşma 94 V-0 sertifikasyon standartları, and has a limiting oxygen index of >95.

Düşük Sürtünme: PTFE, polimer reçineler arasında en düşük sürtünme katsayısına sahiptir, Pürüzsüz yüzey yağlaması gerektiren uygulamalar için idealdir.

Düşük Ekstrakte Edilebilirler: PTFE son derece düşük seviyede ekstrakte edilebilir madde içerir, Borulardan minimum kimyasal sızıntının sağlanması.

Mekanik Dayanıklılık: Gücü ve sağlamlığıyla, PTFE zorlu ortamlarda bile yüksek düzeyde mekanik strese dayanabilir.

Sterilizasyon Yeteneği: Zeus PTFE hem ETO sterilizasyonu hem de otoklavlama ile uyumludur, Yüksek sıcaklık toleransı sayesinde.

Ultra Sıkı Toleranslar: Aokeray'in tolerans kontrolü konusundaki yeteneği, ultra ince toleranslara sahip ekstrüde ürünler üretmede öne çıkıyor, hassas özel profiller ve boyutların yanı sıra.

Ptfe tüp boyutları

ÇIKARILMIŞ PTFE Astar/Boru
Fr	İD (mm)	İD (inç)	duvar (inç)	duvar (mm)
1	0.33	0.0129	0.0015~0,02	0.038~0,5
2	0.66	0.025	0.0015~0,02	0.038~0,5
3	1	0.039	0.001~0,02	0.025~0,5
4	1.33	0.053	0.001~0,02	0.025~0,5
5	1.67	0.066	0.001~0,02	0.025~0,5
6	2	0.079	0.001~0,02	0.025~0,5
7	2.33	0.092	0.001~0,02	0.025~0,5
8	2.67	0.105	0.001~0,02	0.025~0,5
9	3	0.118	0.0015~0,02	0.038~0,5
10	3.33	0.131	0.0015~0,02	0.038~0,5
11	3.67	0.144	0.0015~0,02	0.038~0,5
12	4	0.158	0.0015~0,02	0.038~0,5
13	4.33	0.17	0.0015~0,02	0.038~0,5
14	4.67	0.184	0.0015~0,02	0.038~0,5
15	5	0.197	0.02~0,02	0.05~0,5
16	5.33	0.21	0.002~0,02	0.05~0,5
17	5.67	0.223	0.002~0,02	0.05~0,5
18	6	0.236	0.002~0,02	0.05~0,5
19	6.33	0.249	0.002~0,02	0.05~0,5
20	6.67	0.263	0.002~0,02	0.05~0,5
22	7.33	0.288	0.003~0,04	0.075~1.0
24	8	0.315	0.003~0,04	0.075~1.0
26	8.67	0.341	0.003~0,04	0.075~1.0
28	9.33	0.367	0.003~0,04	0.075~1.0
30	10	0.393	0.004~0,04	0.1~1.0
32	10.7	0.419	0.004~0,04	0.1~1.0
34	11.3	0.445	0.004~0,04	0.1~1.0

Kişiselleştirme Bizi Başarıya Taşıyor

Özelleştirilebilir ve kişiselleştirilmiş çözümler sunmak Aokeray'in ticari markasıdır, Borularımızı işletmenizin özel gereksinimlerine göre uyarlamaktan büyük mutluluk duyarız.

Medical PTFE Tubing vs Industrial PTFE Tubing

Item	Medical PTFE Tubing	Industrial PTFE Tubing
Main use	Catheter liner, medical device component, introducer sheath	Chemical transfer, izolasyon, general industrial fluid handling
Key requirement	Düşük sürtünme, biocompatible material selection, tight dimensions, traceability	Chemical resistance, temperature resistance, general durability
Typical buyer	Medical device R&D, catheter engineer, sourcing team	Industrial maintenance, chemical plant, equipment builder
Documentation	Material traceability and medical project documentation as required	General material data and industrial specifications
Page focus	Catheter and minimally invasive device performance	Industrial resistance and utility

Şimdi Sorgunuzu Gönderin

What Is Medical Grade PTFE Tubing?

Medical grade PTFE tubing is a precision-extruded fluoropolymer tube used in medical device components that require low friction, kimyasal direnç, dimensional stability and biocompatible material selection.

In catheter applications, PTFE is often used as:

Inner liner for guidewire movement
Low-friction lumen for catheter shafts
Introducer or dilator tubing
Peelable sheath material
Mandrel or support tubing during catheter assembly
Fluid path tubing for selected medical and laboratory devices

Do you offer radiopaque custom PTFE tubing for X-ray visualization?

Evet, we can compound medical-grade PTFE resin with radiopaque fillers such as Barium Sulfate $\text{BaSO}_4$ or Bismuth Trioxide $\text{Bi}_2\text{O}_3$ to achieve optimal visibility under fluoroscopy

Why is chemical etching necessary for medical PTFE tubing?

PTFE is naturally non-stick with an extremely low coefficient of friction. Sodium naphthalene etching on the Outer Diameter (İTİBAREN) or Inner Diameter (İD) alters the surface chemistry, allowing it to securely bond with outer jackets (like Pebax, Polyimide, or FEP) or braid wire without compromising the tubing’s internal lubricity

Why PTFE Is Used in Catheter Tubing

TFE has a very low coefficient of friction, which makes it suitable for catheter inner liners and guidewire channels. It helps reduce sliding resistance inside the lumen and supports smoother device delivery.
Key engineering advantages include:
Very low friction inner surface
Good chemical resistance
Stable performance across a wide temperature range
Thin-wall extrusion capability
Good dielectric properties
Low extractables when suitable medical grade resin is used
Suitable for catheter liner, introducer sheath and guidewire lumen applications
Can be etched to improve bonding with Pebax, nylon, PU or reinforced catheter structures

PTFE boru tipi

●ST tipi:standart boru,genellikle sütlü
●TL türü:iyi tokluk, genellikle yarı saydam
●TP türü:iyi tokluk ve sertlik, genellikle şeffaf

Aokeray özel tıbbi sınıf ince duvarlı PTFE boru Boyutu

●kimlik:0.0157″0,196'ya″ duvar :0.00118″+0.0005“
.İD:0.196″ 0,275'e kadar″ duvar :0.00196″+-0.005″ ve yukarıda
.İD:0.275″ 0,393'E KADAR″ DUVAR 0.00275″+-0.00078″

When to Choose Medical Grade PTFE Tubing

Choose medical grade PTFE tubing when your device requires a smooth, low-friction lumen, tight dimensional control and stable performance in a catheter or minimally invasive device assembly.
For catheter shaft applications, PTFE tubing is commonly combined with etched surface treatment, tie layer, braid or coil reinforcement, and Pebax or nylon outer jacket materials. If your application requires stronger bonding to the outer shaft, etched PTFE liner or tie layer tubing should be evaluated during development.

PTFE boru Ürün uygulaması:

stabil toksik olmayan malzemeler için kullanılır, farmasötik ve endüstriyel amaçlar, geniş bir sıcaklık birimi toleransı aralığında çoğu kimyasal çözücü; Taşlama ortamı kurulumu .

Ptfe boru tıbbi sınıf Özellikler:

Kalite ışıklar yarı saydamdır^ Canınızı sıkmayın， saf, düşük sürtünme, çok geniş bir çalışma sıcaklığı aralığı aralığı. Çoğu kimyasalla çok stabildir .

Sıcaklık aralığı ve Dezenfeksiyon

200C'den + 280C ,-328C'den + 536 CF)
Dezenfeksiyon: kuru; Bir ışının; Yüksek basınçlı sterilizasyon; Etilen oksit Sertliği: 64 kıyı D + / – 6 Kırılma noktasını uzatın: 200% Gelmek
Kimlik doğrulama: FDA

Daha fazlası için PTFE boru boyutu PDF'sine bakın ,İndirmek

Daha fazla gör PTFE boru boyutu PDF ,tıbbi sınıf PTFE boru boyutu

PTFE boru veya Smaple Kitaplığı hakkında bilgi alın

Özel PTFE borularını sorunuz veya Kimden PTFE boru Örnek Kitaplığı Hızlı

What is etched PTFE liner?

Etched PTFE liner is PTFE tubing with a chemically treated surface that improves bonding to outer catheter materials such as Pebax, nylon, PU, braid or coil reinforcement.

Can PTFE tubing be customized for catheter projects?

Evet. PTFE tubing can be customized by ID, İTİBAREN, duvar kalınlığı, uzunluk, hata payı, surface etching, renk, radiopacity and packaging according to the catheter design

What information is needed for a quotation?

Please provide the application, İD, İTİBAREN, duvar kalınlığı, uzunluk, etching requirement, hata payı, quantity and drawing if available. For catheter shafts, also provide the outer jacket material and reinforcement structure.
